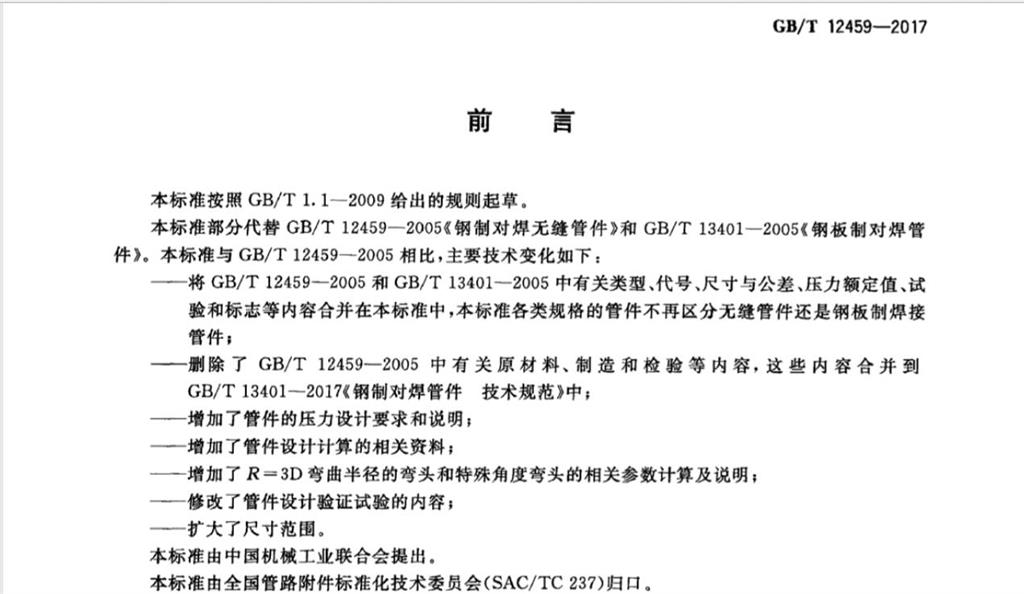

2017年弯头产品标准的公差



     为什么单说这准2017年呢，因为这个弯头标准执行的年份就是2017年，它和之前在2005年正好差了12年。其实两本这样的一个标准都在自己的面前，打开之后对应一下这个弯头产品的标准，到底它的偏差是差了多少？

        打开一看一看对应了一下，里边东西也没有差多少，只不过在新的弯头标准里边儿，多了一个nps。这是什么意思？这个意思是英制管件的一个表示方法。就是按多少多少寸来说的，你像咱们一般的都是说100口径。但是在这里边如果用nps来表示，就得说4寸的。换汤不换药，大概其都是这样的一个意思。看了一下他的那个标准规范里边儿，坡口处外径的一个公差也跟原来一样，拿100的这个4寸的弯头产品举例子，像它的外径尺寸允许±1.6这个两个标准上都是这样的，只不过新的标准上面增加了一米5的到900的，这样的一个尺寸，在老的标准里边是没有的。

      就是这样的一个意思，弯头产品的口径越大，它的公差值也就是越更大一些，像这个1米3到1米5的冲压弯头产品，它的允许外径尺寸大到6.4。然后允许小4.8。这等于说在6.4和4.8之间6.4，加上4.8等于是个11.2 11.2，差不多这都是一公分了。这样的一个大弯头，产品的偏差值也是挺大的。像180度的弯头产品，状态是一样的，像1米5 800以至于到650这样的一个尺寸标准里边，它是没有它的一个数据的，也没有正公差，也没有负公差。

      干脆就没有这个意思呢，也就是说这个标准里边，180度的弯头干不到这么大的，就是这一层意思。在这个壁厚的公差剪图里边还是有不一样的，比如说这个壁厚不小于公称壁厚的87.5.这个是在05年的标准里边到了这个2017年的标准里边却没有看到这是啥意思？难道把那个这一项给去掉了吗？不过在这个第32页也有他的一个规定，呃，就是和2005年的弯头标准正好的呼应是这样写的，除非弯头合同另有规定管件端，不厚度应不小于公称壁厚的87.5。

      规定是在这儿了，没写到那个那上边，还有一个偏差尺寸见10。这个内容是指的翻边短节产品的一个尺寸。

        也是在这个无缝管件里边看到他的这个搭接边，厚度都是可以上插，不可以下插像15~65，它的搭接边的厚度是正1.6，不允许负那是写了一个0。既然2017年的弯头标准有了新的规定，那么对就尊重这个新的标准，像有的一些工地上都是如果管件标准有了新的这个标准。

       它就按照新的标准来检查他的产品。这个也是很多的单位对于弯头对于异径弯头，还有这些3D产品纷纷的做了新弯头产品的一个检查标准的调整。http://www.wrgj.com
