盲板

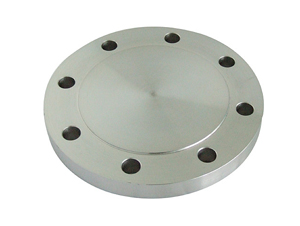

      盲板的正规名称叫法兰盖，在所有的标准上面，全是这样的叫法的。但是在生产及销售之中，全是以盲板而称之的。盲板是中间不带孔的法兰，供封住管道堵头用。在标准之中用字母BL来表示的。如果说是BL(S)表示，那就是一个不锈钢衬里法兰盖的意思的。不锈钢的衬里产品其实产品适用于真空环境，通常材质是304或者316压力在0.6~4.0兆帕范围。在图集上的叫法是法兰盖，但在现实中，皆以盲板称之的。一些外单中的盲板的意思，翻译过来就是盲法兰的意思。其意为中间无孔实心之法兰之意也。

       化工部的标准中，最新的版本的是2009年的。把一些理论重量也给变成了盲板的近似质量。其实是一样的一个意思的。换汤不换药。不过认真的翻看一下，1997版的和2009版的产品的重量略有一些小差别的。所以在签订合同时一定要把版本写清楚的。现在很多的厂家执行的是1997的版本，不过我们要与时俱进，还是要以zui新的版本为准的。当然合同上的版本写清楚了就好了。到底说没有说将1997的版本作废的。这样说吧，1997版本是理论重量，这样的一个说法，而到了2009年版本，则是变成了近似重量。词语是发生了变化，但是意思是一样的。再有就是1997版本中是在每个产品的后面直接就写出了重量，而到了2009年的一个版本中则是集中化了。也就是说前面是一个口径尺寸，后面就是平焊，对焊及各类的各种的压力的一个重量了。再有就是化工部的盲板的压力最大是PN160这样的一个标准，可谓是压力很大了。足可以满足相应的设备了。产品的压力越大，它的外径和厚度也就发生着变化，这是和法兰的尺寸一致的。其实规范尽管在厚度上有差别。产品越大，它的厚度就越厚。外径尺寸也相应的变大。这个在规范上写的很明白的。其实和钢管承压的意思是一样的。

       盲板产品的厚度小于或者等于18MM，它的厚度的偏差可以正负一个。就是1毫米的，可以上下的有这样的一个浮动的。比18毫米大，比50毫米小的产品。正负公差在1.5上下。正1.5，负1.5，一来一去3个的量了。外径尺寸的也是有正负公差的值的。现在的化工标准里面的2009规范也是这样了。厂家喜欢这样的规范有个上下的浮动。因为毕竟在生产中有的时候控制不住车床的这一道儿的加工痕迹。如果说按照刻板的那种条件，有些产品可能就不合格了。但是是无意中。造成的有了这样的规范。就没有这回事儿了。

       化工部美洲标准体系中，压力150Class、300Class、600Class、900Class、1500Class、2500Class对应的就是PN20、PN50、PN110、PN150、PN260、PN420这样的一个压力。它的标志要有这些内容：其编号为HG/T20615A（或者B)。再有就是产品的类型代号。它的尺寸是多少标准清楚。压力多少，如300CLass.产品的密封面的形式代号。再接下来就是产品的材质了，写清楚了这些，用钢印的状态打到产品的外圆柱上。要清晰明确，但不影响到表面的质量。美洲体系之中的尺寸公差，也是有一定的浮动的。厚度是说的要向上浮动，它是按照规格来说的，而欧洲体系则是有上下之浮动。厚度以DN450是一个分界线。450（含）可以正好，也可以正加3毫米，再大了，如500（含）以上，是正常加5毫米的。并且来说，这样的盲板产品中的厚度皆不是整数，象我们国标之中，没有半数的。都是12个厚度，或者20个的厚度等。而美洲体系中则是9.6毫米，22.3毫米，46.1毫米等这样的厚度的。几乎全是这样的一种厚度。整数的厚度了不是完全没有，如1500磅100的厚度是54毫米，DN250的尺寸是108。单位皆为MM也表示(也就是毫米）。图纸上都是这样的表示的。 一般是这样，主要是看上面写的长度的表示方法了。CM，或者mm只要标注清楚了就可以了。其实现在的一些盲板图全是有CAD来画的，很是规范的。自然用这样的方法来表示就是一些非常规的产品了。平常的说一个标准号和压力及压力就行了。

       再说一下美洲体系中的材料的材料代号，A105或者A106等，Q235A，Q235B如果用代号的话，就是一个字母Q来表示的。20#，Q245R，则是用20来表示。25#就是一个数字25，还有很多，因为材质多，所以表示的也多。不锈钢的材质，0CR18NI9，这个大家明白，表示用的是SSU304，321，sus316L一类的也是有相应的材质表示的。

       盲板密封面的形式种类较多，有平面、凸面、凹凸面、榫槽面、环连接面。有带水线的，也有不带水线的。这些完全是和法兰相匹配的。盲板产品在管道中所起的作用与封头相似，不过盲板是属于可以拆卸的产品，一些管道里面的清洗用到盲板是非常的方便的。而封头则不行。象一些压力容器的大罐上下面的人孔，实际上就是一个法兰加盲板的一个形式。还有一些8字盲板，所起的作用就是为了管道的检修，就是一半是盲板一半是铁圈。常用于需要更改流程的管路。还有一些不经常用到的不锈钢衬里面盲板，只是出现在标准之中，实际上的需求量不大的。大型的盲板用量也是不大的，而一些小个的产品有时是用时惊人的。有时会一次几千片的订货的。超过了中板的宽度的盲板产品，需要由两块甚至三块的中板拼在一起，然后再切割出超大的盲板的毛坯来的。这样的产品的运输也得要考虑的。因为是超宽的一种产品。这个焊接的光谱是这个产品的质量的一个最先的保证。

        国家标准GB/T9123-2010中，采用AS ME  B16.5-2009《管法兰和法兰管件（NPS1/2-NPS24）》来修订的。标准是由中国机械工业联合提出的。根据AS ME B16.5-2009，把里面的一些内容做出来修改。说修改其实也是没有什么明显的修订。9123-2010这是一个盲板的规范，此规定合适了公称压力PN这样大家所熟知的表示主方法和CLASS磅级表示方法来标记产品的标记及相关的技术要求和产品的形式、尺寸。比如说PN20的一个压力修改成了Class150。按说修改了也象没有修改一样的。做盲板做法兰这个行业，在化工标准中，就是这样的规定的，PN20就等于是Class150。表示的意思就是150磅的一个压力的。密封面和法兰是一致的。有全平面（FF），突面（RF），凹凸面（MF），榫槽面（TG），O形圈面（OSG），环连接面（RJ）。美标法兰没有板式平焊的产品，但是盲板是和我们的一个连接的样式是一样的。也是根据盲板产品的压力越高，密封面也是随着不一样的。这里面和一些不一样的密封面就是一个O形圈面的密封面。这是在其它的一些标准里面所看不到的。盲板也是和国标法兰一样的，一些产品规格较大的产品，厚度在标准上写的非常的厚，不过也是非常的人性化的，在下面标注了一下：括号内的尺寸为原标准法兰厚度，对于现有设备或者供需双方认可仍可采用括号内的法兰厚度的标准。可以采用，也可以不采用，由双方来商定盲板产品的厚度。然后写到合同中的。只要是满足了压力就可以。这一点上还是有一点点弹性的。站在工厂和用户的角度来看这个事情是很有益的一个规定的。

      化工部2009版的盲板的正负差是这样的规定的：不是用产品的规格说衡量，而是用的产品的厚度解释厚度的公差的。单位为MM,也就是毫米的意思，厚度用英文字母C来表示，小于等于18毫米的盲板，±值为1毫米，大于18毫米却小于或者等于50毫米的产品，±值为1.5毫米。如果说产品大于50毫米，那正负值就统统的一样了，就是一个2.0毫米了。这样的规定非常的人性化，不象之前的1997的版本，只可以有正值，不能有负值。毕竟说车床多车上一刀，少一刀的有时候难免，只要在偏差的范围之内就行。盲板厂家对于这样的一个改变非常的赞同。这是一种开明进步的改变。被 我们这样的厂家所认可。

       新的规范是2019这个年份，离现在已经是4年了（现在是2023年）。相信过不了多长的时间这个标准还是更新的。从2000年到现在已经经历了13个年份了。十年的一更改，也算是比较比较长的一个时间了。

       还有一些非标盲板我们也是可以非常熟练地进行生产。这些盲板可能它的外径尺寸以及螺栓孔和正常的产品不一样，有的则需要在，盲板的中间开上一个孔，这样的产品我们叫做异径法兰产品，也有叫做异径盲板的，其实意思是一样的。比如说200的盲板，然后用户需要我们在这个产品的中间开一个可以焊接108的管子的一个直径，一般我们是开孔到110或者110.5这样的一个尺寸的。确保外径108的管子可以插入，并且不能周围的量太大，那样也没有办法焊接。我们会在这样的孔洞上根据需要加工出来坡口，方便于焊接的。再有就是有些用户的要求不太一样，直接在盲板上开一个小一些的孔洞，还要求直接加工成螺纹孔，其实就是把盲板安装上之后，从里面也出来一根细一些的管子，是用丝扣连接的，螺纹和丝扣的意思是一样的。并且这个螺纹的口是国标的，还是美标的，用户也是要标注出来的，不然这个螺纹的丝扣拧不上的。

        我们的生产工艺就是用中板直接割出来圆盘，然后再加工螺栓孔等工序。再一种就是用锻件锻，我们根据客户不同需要而用到不同的生产工艺。就速度而言，用中板割圆儿的方法收来生产盲板的方法是最快捷的。在一些钢板的工厂中，是有一些外包单位的。一些钢板工厂的二级板，是由这样的一些单位来处理的，材质没有问题，比正品中板要便宜好多的。这是业内的人所共知的。这些单位和我们的盲板工厂来合作，他们有设备直接加工出来圆盘，是根据我们的常用的规格来切割的。您要来过我们工厂就会看到很多的车辆不断的出出入入，这里面就有送盲板毛坯的，这让我们盲板工厂的价位便宜了，让我们的生产速度加快了。当然这就是要我们的工厂检测好原材料的各项的数据。不能盲目的进来半成品，那样是对于用户，对于我们自己的工厂的不负责了。就是要不断的想办法增加自己的生产能力。现在慢慢我们的当地形成了一个生产制造管件的基地，在当地可以把产品全匹配齐的。

        再说我们的盲板产品的中板的生产，价格是非常的适宜的。这是我们在用中板割出来一些法兰，然后中间的圆盘，我们就用来加工盲板产品。我们生产的法兰和盲板全是配套的。都是按照标准书籍上面的工艺来进行生产的。我们的产品在选购原材料的时候和工厂里边的开源节流方面都是很注意的。我们不会再。原材料的厚度和它的直径等等的各方面来下功夫，而是在开源节流，在勤俭节约每一度电，每一滴水，每一张A4开始作为我们成本的节约之用。所以这样的产品的造价也是非常的便宜的。站在同样的起跑线上，做出来不同价位和服务的产品。
