9119法兰产品的两个形式

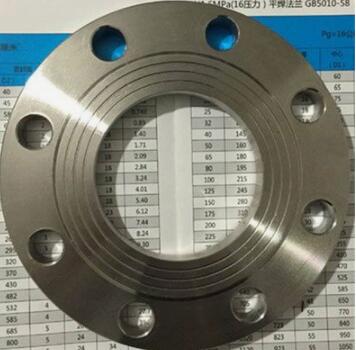

         9119新的法兰规范是2019年的标准规范，不过他已经不叫9119了，这个至于说我们为什么一直叫做9119，已经习惯了，实际上他现在被并入了一个叫做9124.1-2019，这样的规范里边，只不过它的一个叫法就叫做板式平焊钢制管法兰。这样的法兰产品在它的62页上有两个图，这两个图呢就是说它的类型和尺寸分别是图31和图32。分别是两产品的两种形式，其实说是两种形式，感觉到就是多了一个突面。不是凹凸的那个凸，而是那个突然的那个突。所不同的它的这个厚度是算上了他的凸起的那一一个水线台的。等于说这个产品也有水线，台这也不是叫水线台在这应该叫密封台。这里边没有提及到密封水线这样的一个东西，所以在9119这个法兰产品里边是没有这个水线这一说的，只是在他的130页这个规范里边，图表106上面写着密封面的，表面粗糙度上，这边对全平面的法兰还有凸面凹凸面，水槽面o型，圈面环连接面，他的一个顶大的表面粗糙度作出了规定。下面有一个标注，这个标注写着说密封面一般加工成锯齿型的同心圆或螺旋齿槽。在这个20593这个化工部的法兰产品的说明里边也有这样的一个规定，并且它下面的一些什么圆角半径应不小于1.5毫米，同心圆或螺旋齿槽的深·度大于是0.05毫米截距为0.5毫米到0.6毫米写的都是差不多的意思，全平面就是很亮的那种全平面为什么要加工出这样的一个东西来呢？有疑问归有疑问，就是按照人家说的就必然是有人家的一个要求在里边的，我们法兰工厂只是按照这样的一个标准规范的法兰产品进行生产就是了。http://www.wrgj.com
