图集号02S403-90度渐缩异径弯头大图样

       这是一个建筑图集上面的90度异径弯头产品，但是人家这上面说的挺规矩，我们叫意境产品，人家叫渐缩产品。是把这个口径你从大头往小头处看是渐渐的，把这个口径缩小反过来从小头往大头看，是渐渐的把这个弯头产品的口径变大一点一点的，说一点一点的来人家这个建筑图集上面还是比较讲道理的。

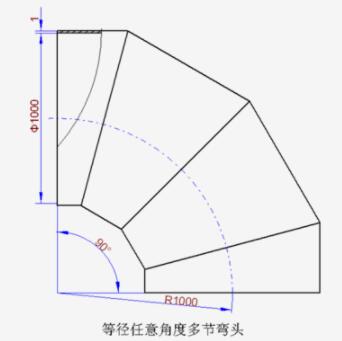

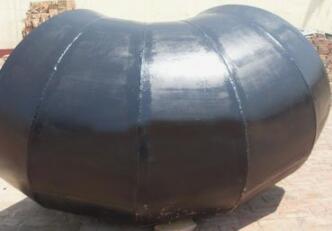

      建筑图集里边的这个90度弯头它是由5段来组成的，看上去就像一个咱们吃的虾米的腰一样。所以这种弯头也叫做虾米腰弯头。两端是由两个11.25度的，短节来做成的中间儿的这三段。则是22.5度，你可以这样算，22.5度×3。等于是一个67.5度。两个11.25度×2是22.5。然后67.5加上22.5，正好是一个90度的弯头产品。这里边规定的材料就是Q235a，一般的管子有这样的材质，包括中板就是钢板产品，也有这样的一个材质。

      所使用的焊条是4303。他的牌号是J422。也给在工厂里面或者是施工现场，人家一看这个意思就知道是啥像这个公斤压力没有太大的像，如果说是这个90度的渐缩弯头产品，它是小于等于600口径的，一般的这个压力就在1.6兆帕。也就是常说的16公斤，如果说大于700，那就是10公斤的压力是1.0兆帕。这个弯头的夹法兰就是在它的两端加上一个支管，然后这个只管上焊上一个法兰等于做成一个带法兰的弯头产品，这样也可以。这是在焊制管件里边不多见的一个图集号，并且它这里边也非常的人性化，说的东西也很有道理。

       产品也不是一成不变的，它是有一个可以上下浮动的公差上边说了周长允许偏差，如果小于等于600，可以周长±2作为这个尺寸偏差的。在这个图集上还有一个图号，这上面写的一个H这个H我们，看是在下料中是这样说的，没有包括切割余量加工的时候有工厂自己来定夺。

        是这样的一个意思。我们的异径弯头或者变径弯头产品都是此类的一个变种。意思都是一样的，没有人家这上面说的那么详细，说的那么让人一看就明白。http://www.wrgj.com
