变径弯头是一种独立于
弯头和大小头之外的产品。
看到这样的一个产品名称,我们就会想到这是一种什么样的产品,它叫做变径
弯头,变就是变化的意思,这个径就是直径的意思,顾名思义,这个意思非常的明显就是把这个
弯头产品的两端的口径做一个改变。改变产品的口径的同时,把管道的走向也一并的改变了。起到了一个90°
弯头和变径管的同时在线的作用,不是
弯头焊上一个变径那么简单,而是一种90度
弯头过渡成变径管的产品。在有一个建筑标准的图集中,叫做是02S403的标准中,产品名称非~常的贴切,叫做是90度渐缩
异径弯头。看,多么的形象。不能不说我们的文化,我们的文字博大精深。度数有了,90度,渐渐的缩小直径的一种
弯头产品。不过从小头的位置看过去,就是渐渐的变大的一种产品。这就是要您看的视角了,其实意思是一样的。在那个标准中,是用中板切割下料做出来管子的各个度数,然后拼在一起的,有3个22.5度,在中间,两端就是11.25度的尺寸。这样就凑成了一个90度的产品了。并且那上面的尺寸是很大的,zui大的到了2000这个尺寸了。
变径弯头属于常规又非常规的一种产品,特色就是两头的尺寸不一样。如果一样了,就是叫做等径产品了。就是普通活儿了。这个产品它的结构紧凑。在安装之前要把产品全进行一个擦拭。完全干了之后主就把一头点焊到管子上。找好了角度。角度没有问题之后,就在用焊条在
异径弯头的根部和管子完全的焊在一起。另外的一头也是如此的操作。焊制完成之后,会看来这样的一个变径的产品从粗到细,慢慢过渡到合适的管子口径上。完成了90度的过渡,也完成了变径的尺寸的问题。对于整个的管道的连接起着很重要的作用的。一个大小头,也叫做异径管再加上一个90度长半径亦或者是短半径的
弯头,亦是可以起到同样的作用的。
没有180°的变径弯头,这是在书本上找不到的。也就是说标准上找不上到,其实就是这样的一种思维性的管件。另管说是GB/T2005年的或者gb/t1990年以及说新的GB/T12459-2017的管件标准。新的标`准中是没有无缝和有缝之分的。上面写的很清楚,代替了2005标~准,更是代替了1990年的标~准。说的在2017里面是所有的管件不再区分无缝管件还是钢板焊接管件。在13401-2017规范中,还是那种对焊的尺寸技术要求的。2017年份的管件标准中,增加了3D弯头的项目。是90°的规格。不过这里面就是这个3D的产品里面没有变径弯头的。3D弯头的大约的意思就是R(半径)是产品公称通径的3倍。只能说是一个大约。不是特别的固定。不是说不知道,而是现实中的这个尺寸,在规范中确实推不出来。用上面规定的尺寸除以通径,得出来的全不一样。不过相差不是太多。就是这样的一个意思,没有一个固定的3D的规范。这个通过看规范中的的这个数据就可以得知的。这是管件工厂的看法,只是个人的看法。
变径弯头在2017管件的类型和代号是这样的:无缝的变径弯头90ELR。这是无缝的,如果说是焊接管件,这个意思就是指的是有缝的,用中板卷制而成的。这个字符不太一样,只不过前面多了一个W。就是W90ELR。这就是在2019年的管件标准中的代号。通常是口径毕较大的。这是和2005年的规范的一个区别了。现在的这个新标准,如果说用户不指定使用无缝的变径弯头,那么这样的一个使用权就交在了工厂手中了。工厂可以用无缝管来做这个产品,亦是可以用钢板来生产,这样的两种的生产方式,只要和标准相符。那么就是合格的产品。不知道为什么新标准把原来有所区别的无缝和焊制的产品又搞到一起来了。想来是有人家的道理的。至于说我们工厂,就是看到标准来进行一个执行就是了,标准是这样的写,规范是这样的,不过真正到了现实的操作中,我们工厂碰到这样的情况,还是要和用户进行沟通交流的,不交流,不沟通,这样的产品楞上。那不找着让用户不满意吗?
180度的产品上面全没有这个产品的。其实就是做的话,就是一个90度产品,再加上一个90度的变径弯头也是可以生产出来的,只不过就如同一个90度加上一个变径 ,只不过多了一道焊口,并且说这个变径的角度可以调节,向上,向下,或者左右或者只要有角度允许的情况之下就可以的。这是一个可以调节的,不过要是焊制到了固定的管道上了,就变不了了。所以在焊制之前,要把这个方向调正确。以免费工费料。耽误时间。
变径弯头产品在GB/T12459-2005(2017)这个标准规范里边,更早的年份是1990年的。它是被叫做长半径异径的。变径弯头是通俗的叫法,其实意思是一样的,很明晰一种叫法,简单明了能够让人理解。
都是管路90度转弯,并且把它两个不同的口径随之给变化了。它的一些中到中的距离以及一些其他的别的参数,和我们正常的产品是一样的没有什么特殊的地方在标准的管件的种类和代号中,它的类别为90度弯头产品里面的长半径异径。短半径就没有这样的产品了,不过现实中也可以生产出来的。不过在合同中就是按照一个非标的产品来标注了。注明就是按合同按图纸生产,就是这样的一个产品。
代号就是90EL(R),看到这样的一个表示方式,90就是90度的意思,EL表示长半径,后面的括号中的R。就是变径的意思。我们就知道了,这是一种什么样的产品,应该用什么样的一个工艺来加工,短半径的规格在书本上是没有的。现实生活中像这样的一种变径弯头产品数量竟然不是特别的多,走进我们的工厂,走进我们的仓库,看到的是琳琅满目像士兵一样整整齐齐的堆放着。我们的仓库窗明几净,地上也是干净。每天进行打扫,在相应是90度弯头产品。从大到小依次的排列,并且根据弯头产品的厚度及材质的不同,也是分批次的有秩序的进行码放,这样在我们对于这个产品的取货的时候或者是在存放的时候,都非常的清晰明白。从这样的一个角度看,也是看一个工厂的管理的,这样的工厂仓库管理是这样的,那么他的这个各方面的也是这样的井井有条的。
存放着比较多的就是20号材质或者Q235B以及说A105的材质这样的一种弯头产品,像今天的我们所说的这个题目就是变径弯头,产品则是有不多的几个样品放在那里,往往是有些用户需要到这样的产品,我们在进行产品的加工定做。原来的工艺很简单,就是在整个的这个90度弯头产品上面,在他的小面的地方给他切出一个V字形,然后用割枪烧烤着,把它再用压力机凑在一起,后面再用这个焊制的一个工艺,将其给完整的焊制,那个时候的工艺不完善,这个产品能做出来也能用,但是它的那个产品表面就是有那种锤子的痕迹,有那种敲打的痕迹,尽管和在后来的产品生产中也是尽量的避免这些事情,但是毕竟工艺在那儿制约着,所以这样的一个产品也就没有办法。现在的这个工艺不一样了,制作工艺跟原来都不是同日而语的,都没有原来的那种工艺了,直接就是用压力机,然后整体的来生产这样的变径弯头产品了。
在生产的时候,这种变径弯头产品的工艺,会有两边的那个卡头,把这个产品给卡住,由于劲头比较大,有的时候会给这个弯头表面产生出这种卡的痕迹来,往往在这种痕迹的处理上,我们都是认真的仔细的抛光处理,尽管这种卡痕对于整个的变径弯头来说,产品质量不会发生什么太大的变化,但是我们也是要认真仔细的处理这些事,争取把我们的变径弯头产品做到没有瑕疵。变径弯头产品之所以销量少就是一般的,相应来说都是在一些设备上用在一些临时的管道上用的,很少比如说这个管道需要变径它的一个口径需要从大变到小这个时候,异径管也就是我们常说的大小头这种产品,就派上了用场,直接拿一个这样的产品焊在管路上就完成了它,口径从大变小这样的一个过程。
如果需要管路的转弯也很简单,就用一个90度的弯头产品就可以了,或者是他的那个转弯的弧度比较大,就用大倍数的90度弯头产品再如果说像他的那个转弯的时候比较急,就不用这种长半径的弯头产品了,就用90度短半径弯头产品来过渡一下,认真的来说,像工地上如果需要变径,又需要这个90度转弯的时候,有些工地上自己就购买一个90度弯头产品。弯头产品。这两种产品焊制到一起实际上就完成了变径弯头产品它的作用只不过那个会加长一些,有的时候工艺上不被允许。变径弯头产品的材质,通常是20号或者是Q235B也就是经常说的碳钢的产品,当然也有合金的一些产品等等的,这个是根据上工地上的材料不同,所以所使用的这个要求变径弯头产品所使用的材质也是不一样的。热压弯头产品在电力行业里边是分带有加长段和不带有加长段的一个区别的。并且什么材质,多大的口径,都是由一串编码来表示的,根据这串编码可以在这个电力行业里边找到相应的产品的技术规范,你知道用什么样的材质,用什么样的工艺来生产来制作这样的一个电标弯头产品。电力行业里边儿对于弯头产品的标准的加工,生产,选材等等各方面儿规定的还是极为详细的。
为了让我们的变径,
弯头产品的厚度达到客户的需求,我们在这方面也是下足了功夫,大家知道变径
弯头产品在生产的时候在进行加工的时候,它会有一个厚度减薄的现象,这种现象不好避免也避免不了。这个管子再经过产品的加工的时候形成一个
变径弯头产品的弯度,它在这个弯的过程中会有一个厚度减薄的现象。到了工地上到了工厂,里面在设备跟前可以用一些数据来测量用工具来进行产品的测量,比如说像这个拿着盒尺或者拿着游标卡尺来测量变径
弯头产品的厚度。再有严格者,用一个测厚仪设备来检测。这个仪器用类似一种超声处理也更为准确。它是一种感应式的测量,在一个
弯头产品上面测量4个点,然后这4点的厚度全在允许值之内,这是随机的测量的,所怕者就是在一个地方测量,正好这样的位置的厚度偏厚一些。所以要多取几个点来测量的。

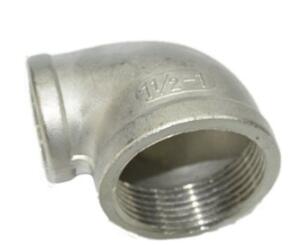

下面图中这个是一些镀锌丝扣的弯头产品的变径产品。用于有丝扣连接的管道上的,这样的产品生产制作方便。没有象我们这的工艺,直接用倒模的工艺来生产的。并且在价位上按重量来说,应该比常规的弯头产品便宜一些的。下图的产品是玛钢的材质,在现实中使用量很大的。连接时需要把管子用套丝机来套上丝扣,并且原来是缠绕上线麻,做为密封之用。现在很多的工地上用到的是生料带,不过相比较来说,生料带的成本要高一些的。现在出来了一种叫做液态的生料带的产品,价位要略低一些。通常此类的变径弯头常规用的多的就是大的就是到100的这个规格。事实上20X15,或者25X20此类的比较小的产品是用的多了。工地上工人会把产品安装到管子上面,再用管钳子拧紧,安置到合适的位置。就完成了安装了。焊制的变径弯头产品通常一般是看不到的,到底说这样的种比较稀少的产品。可是丝扣的这样的镀锌玛钢件的管古产品还是多见的。打开自己自己家的厨房或者卫生间,就能看到的。尽管这里面的管道没有太大的口径,但是哪怕是20X15的细小的变径管古,也是能感觉到它的变径的意思的。
我们生产的这个变径弯头的厚度通常是在这个产品的端部,也就是这个弯头产品的边上进行测量的时候通常都是合格的,但是用了测厚仪对于变径弯头产品的薄的地方,比如说产品的大面,也就是它的背弧这个地方用工具用测厚仪来测量的话,就会看到他会达不到端部的一个厚度的标准,比如说这个变径弯头产品的厚度要求是10个厚测量,外径测量,就是拿卡尺卡的外端的是。,就是拿卡纸卡着外端的时候。组都合适,但是真的拿测厚仪测他的这个外弧的时候,你会发现这个厚度9点多,为了杜绝这种现象,我们通常也是和客户来进行沟通的,因为沟通这是很好的一个桥梁,可以让我们对于产品的性能产品的质量在我们和我们的变径弯头产品的客户之间,搭起一个沟通的渠道,我们就是会把变径弯头产品为什么会减薄以及说减薄到多少,这样的一些事情和我们的用户一一的说清楚。其实有些用户是可以接受这些的,说到如果下差在1MM也是可以的。
产品完成之后再里进行的就是表面油漆的处理,把弯头产品表面进行处理,再进行喷漆的工艺。在喷漆这个工艺上来说,不让喷到产品的坡口上的。这个位置上不能有油漆的。
如果客户他的压力不是很大,对这个可以接受,我们也就按照常规的来生产,但是有的时候一些客户他所需要的这种变径弯头产品却发现达不到这样的一个要求,就是说我们的生产的东西与他的要求有不相符的地方,这个用户要求说一定得达到10个厚,哪怕这个产品薄的地方也一定要达到10个厚,那这个也很简单,我们就用12的原材料来做,但是价位就不一样。其实有些东西也是有些纠结的。厚度增厚了之后,产品的内壁减加了,有个术语叫做阻碍流量。这个是用到精致的管道上。普通的就是走一些冷水热水的管道上是没事儿的。再说就是产品的端部的厚度,就是产品的厚度增加了,这个我们还是要为了产品的焊制工艺,再进行一次产品的坡口的减薄。用业内的话说就是顺个坡下去,口上加工到10厚度上。其实厚的地方是略超过这个10
一分钱一分货,尤其是在钢材这个行业里边。厚度厚了20,再加工出来,那这个产品就能达到客户的需求了。
这个是一定的。但是价位就会相应的也会有所提高的,我们在采购原材料的时候,再买这个管材的时候,付出来的价位也会提高到20的。变径弯头产品,我们生产有些年头了,对这个产品有很深的了解工艺,也相当的纯熟在这样的一个大前提之下,我们就是向上的的对于变径弯头产品的生产工艺,进行创新变径弯头产品的设备予以更新,能够生产出好的产品来达到用户的满意,这是我们的变径弯头工厂所追求的。http://www.wrgj.com
