吸水喇叭口

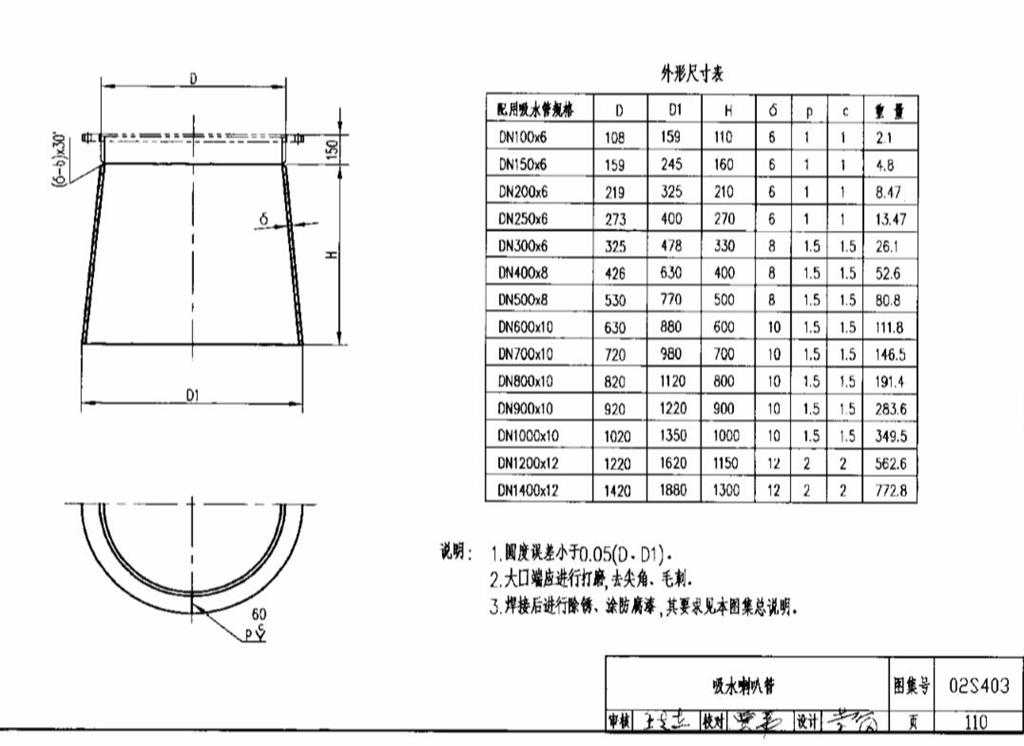

       这是在建筑用的管件图集上，02S403这样的一个建筑图集上有着吸水喇叭口这样的一个产品。这是它的一个依据标准，是在这本标准的110页，从直观上看上去，吸水喇叭口就是一个大小头产品的形状。

       也就是我们所说的异径管，也可以用这样的一个很形象的产品来对这个产品做一个解释。它的这个规格是用100 150 200 250等等的，一直到了1米4这个规格上，等于说是从100到1400这个规格上都有，它上面写的是配用吸水管规格。

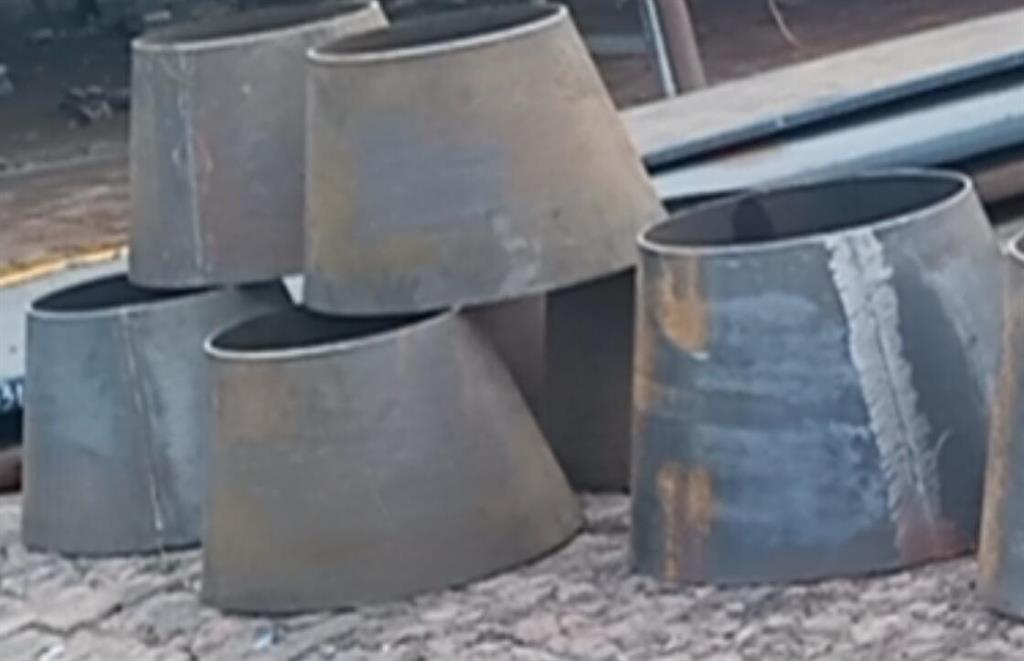

        其实可以这样为其定义的：用钢板卷制而成的直边异径管。这是很形象的，这上面也有图片，可以直观的对这个产品做出自己的看法。不象我们平时GB/T12459-2017。

      实际上就是它的一个产品的型号名称后面是他匹配的这个管子，我们认真的看一下，像他的这个100匹配的就是108，然后他的400匹配的就是426，600匹配的就是630为什么就是这样的语言来解释呢？因为我们知道像这个管材，还包括这个管件都有一个系列一还有一个系列二来说像那个。100的如果用那个系列一来表示它就是114，400，还有一个406这样的一个尺寸标准。

      实际上这是按照吸水喇叭口来说，这是它的一个小口，用字母D来表示。与之对应的是 D1，这个也就是吸水喇叭口产品的大口。 再接下来就是它的一个高度这个高度用H来表示的。像这个吸水喇叭口，它就是这样的一个表示方法，我们再详细的说一下，前面举一个很简单的例子就是说DN100×6。后面就是用D来表示它的一个小头的外径108后边用，D1来表示它的一个大头是159。

       后边是表示它的高度。再后边就是它的一个厚度。通常这样的一个产品，我们就是用中板来进行生产的，而它的规定也是用终板来进行生产，不是用圆管来做。吸水喇叭口实际上没有他说的那么像一个喇叭。因为喇叭我们都见过，一头大一头小，然后他是大小头相差的很多，而这样的一个产品大头小头差的都不是很多的。

      在他的这个说明里有这样的一个说法，首先就是吸水喇叭口产品的圆度，误差值要小于0.05。此处说的是大头和小头，这两个头都说着。产品的大头也就是D1的那个位置。应该进行打磨，去尖角去毛刺，其实这个规定不用说了，别管是大头，小头我们在进行生产吸水喇叭口完成之后，都会把它的这个尖角或者毛刺的东西给打磨掉。



      第3项是规定吸水喇叭口进行焊`接以后进行除锈，涂防锈漆，这个就是很司空见惯的一种防腐的做法了。在这个建筑图集的111页是写了一个吸水喇叭口的展开图一个尺寸表。里边等于就是把这个喇叭口给展开了，展开了等于是一个剖面图，就是还没有在进行吸水喇叭口生产的时候，或者是它半成品的时候的一个状态，就像一个扇面一样。这是在书本上能看到的一个形式，也就是生产时的中板原材料 状态。

       这里边规定了这个上面的展开的长度是多少？下边的那个一还有二就是大头和小头的相互规定的长度是多少？这里边都有认真详细的解释。它的说明就是吸水喇叭口，按中径展开下料，第2项就是当采用作图法下料时，弧长产生的误差，值它用一个字母C来表示进行修正。吸水喇叭口通常它的材质就是Q235B的中板，也就是说普通的一个钢板的材质当然也有，得用一些16锰的中板或者是其他的一些类型的中板来进行生产的。

       但是别管用什么样的原材料生产出来的，规定生产出来的图形，生产出来的形状都是和这个 S02403这样的一个建筑图集上的吸水喇叭口的一致的，除了这个吸水喇叭口以外，在其他的建筑图集或者管件图集上找不到这样的一个产品的叫法了。实际上它就是一个变径头。一头大，一头小的这样的一个产品，改变的就是管道的口径。不是变径是什么？

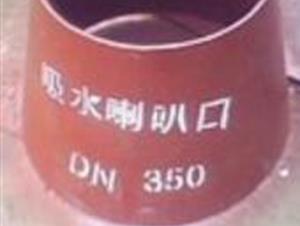

      说到产品的颜色，其实做出来就是那种钢板的原色。大家知道，钢板产品的有青色的颜色，也有土红色产品。这是刚生产完成的时候的状态。至于说再成为商品，被喷成各种的颜色，有的是黑色的，也有的是红色的。也有的就是灰色的喷涂。再有的就是有的就是吸水喇叭口被用户要求进行一个喷塑处理，里面的进行一个喷塑，这样的情况有的。再说还有热镀锌的状态，产品就是要求每平方米的挂锌层得保证有多少。

      只不过它是有斜度的直上直下的那么一种变径。而不是像我们正常的异径管大小头一样，它都是缓慢的，有一个坡度那样的缓缓的变出来的，你如果从下面往上看，它就是一条线的。那样的比直。只不过这样的一个用中板卷制成功的形式的直边异径管，在这个建筑图集上被叫做吸水喇叭口。http://www.wrgj.com
