蝶形法兰

(蝶形法兰,蝶阀法兰,蝶式法兰,蝶型法兰)
产品概述
蝶阀也是多种多样的,有71形的,也有341形的,也有61形的等。有对夹的,也有法兰盘的。而蝶形法兰匹配的就是这样的71的产品了。对夹,就是两片法兰盘把一个蝶阀夹到中间,然后用双头螺栓把法兰盘给固定住,这样就完成了连接了。当然是法兰盘一头是焊接在管子上的。
详细介绍
       这个产品就是与蝶阀本匹配的一个产品了,有人说是蝶形法兰,那也有人说是蝶型法兰。其实意思是一样的。客户有时是自己来匹配的法兰盘,而更多的时候,一些熟悉的客户不想自己这样的麻烦,也知道我们是专业的生产蝶形法兰的工厂,就把蝶阀的形式给说出来,然后由我们来匹配的。其实也不是很麻烦,这要得益于对于阀门的了解。什么样的阀门匹配什么样的法兰,或者是焊接的阀门就不匹配配件的。因为直接焊到管道上就是完成了安装了。
        认真来说这个蝶形法兰规范很尴尬,翻遍了标准中的书本,找不到此类法兰的明确的规定。不过现实之路确有这个产品的规范存在的。以至于说到一些标准的网站上去查询。也不会有什么结果。因为他就是这样的,说另类也另类,说不另类。也是可以作为正常产品来看待的一种法兰产品。所以有时候一些单位要求标准时,只能是按照所要求的国标或者化工标准来说。大不了再加上一个不咸不淡的加工成蝶形法兰的字样。至于说这个蝶形法兰的止口加工多少,也是一个书本上没有的。原本就没有这个产品。只是根据实际的需要衍生出来的一种实用的产品。也许在之后的岁月之路,会有相关的机构把这个标准给加上去的。可能到时候就会有这样的一个化工或者国标也好之类的蝶形法兰标准规范的存在的。规定其实也没有什么太难的,无非就是规定一个产品的止口的深度。并且给这个产品一个名分罢了。不过希望还是能够正规的规范一下好。这样生产或者说是验收全是有据可查的。说来挺好笑的,感觉这个蝶形法兰似乎是一个庶子一样的。不怎么受待见。但它又是在现实之路确实存在的一种产品。在现实的安装使用中经历的多了,这些事情也就司空见惯了。所以说客户在需要的时候,或者在验收的时候,对于这类的蝶形法兰产品也只是按照普通的一个产品来进行验收与检测的。当然根据这么多年的实施经验,对于这个产品的直口它的宽度以及它的深度。也都是没问题的。
        数量少了看不出什么来的,但是如果说数量多了,单纯的从止口这个角度来说,也是占用成本的。止口上面的内径边缘是比着普通产品是有厚度的,钢管顶到止口的位置,这是和平焊法兰一样的位置的。这个位置的车床加工是有人工费用的。加工下来的铁屑的销售成本也不是太过于合算的。所以这个产品算下来成本比平焊的产品高一点儿的。

       实际上像蝶形法兰这种产品,只是在用焊条进行法兰和钢管进行连接这样的一种情况下,有的像一些其他的材质,比如说像PPR或者PE以及玻璃钢等等诸如此类的一些产品,它是没有这个叫法的,也没有这种产品。说了归期,这个蝶形产品也就是说为了让密封面接触的更多一点儿,就是起到这样的一个意思。而一些塑料的制品就是前边咱说的pe或者说PP r以及玻璃钢,它可以一次成型的就做出来的法兰和钢管都能连在一起这样的进行生产和这种用焊条进行焊制的产品不是一种生产的类型。不过说是蝶形法兰产品,较比的平常的产品稍微的有点儿费工废料罢了,其他的倒也没什么,但是所费的这个工所费的这个料始终也是以这个成本的形式体现在这个价位上的。不能说蝶形法兰产品原材料多用了,然后人工费多用了,到之后价位还一样,那除非就是定的这个价位。能够承受,否则在一个和平焊法兰产品起点的状态之下,这样的一个产品价位我肯定会。略高一些的,至于说你不想让这个价位稍微的高点儿,就想着比平焊的产品甚至要低一些,你就是想着抢占这个市场,就是想着说啊,不挣钱,甚至说亏点儿呗,就当做宣传了,这个也无所谓,无可厚非,毕竟个人的经营模式不一样,每个工厂跟每个工厂之间的性质不一样。
        影响到蝶形法兰产品密封的因素有下面的几点,一个是螺栓拧的太紧了,也就是说这个螺栓在和法兰产品在一起的时候这个工人太实在了,并且干活没什么经验,他把这个螺栓跟螺母之间拧的太紧了,几乎都要快脱扣的那种状态都不能动了。这样也是不合适的,因为要预防这个法兰接头产品之间它有一定的这个震动,就是指的这样的一个意思,如果用到书本上的话,就是说适当的预紧力注意啊,这个预警力就是说你流出来的那个富裕量。这点儿量可以保证法兰垫片在工作的时候还留有一定的密封水线这个意思呢,也就是说留有一定的量,留有一定的余地让这个产品或者是突然的震动一下,不至于让这个法兰产品发生破坏密封的现象,就是指的这样的一层意思。包括说管道上的面的可去挠橡胶软接头。还有补偿器甚至说我们工厂生产的那种涨力弯管都是为管道突然出现了震颤而出现的收缩让管道出现损害而出现的产品。有这样的一个弯管儿,起码就把这个损害降到了最低,甚至消灭于无形。所起到的作用是一样的,只不过有大有小罢了。

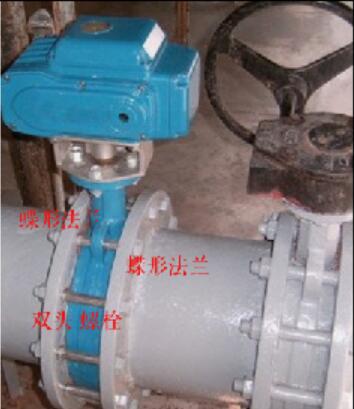

        接下来的这个图片就是对夹蝶阀的一个安装示意图。这上面很明白的产品显示了安装部分,应该处于的位置。有螺栓也有管道,管子焊在法兰上,法兰中间夹着的蝶阀,然后是用双头螺栓连接在一起。也有就是使用单头的六角螺栓来进行安装的。其实作用也是一样的。当然这儿说的是对夹式的产品,如果是产品本身自带法兰的,是叫做341这样的一种连接方式,如果看到这样的一种连接方式,不管他是橡胶密封的或者是金属硬密封的蝶阀产品。都是配相应的压力的普通法兰产品就可以了。图片中所展示的这个阀门儿叫做电动蝶阀这是说他的驱动方式。有手柄进行。驱动的,也有涡轮驱动的。这个则是远程的。来操纵它上面的电动装置来进行打开或者关闭的一种蝶阀产品。这样的阀门在进行操作时,不用到到现场就行的。电路连接到了阀门上,在控制室里面就能时间阀门的开启和关闭了。如果和是否采用蝶形法兰产品在下面的章节中有说明。



     这些先放一下再说,先来介绍一个这个蝶形法兰产品,这与蝴蝶是没有任何的关系的。只是匹配蝶阀的一个管道配件的法兰接头。和普通产品略有区别。材质无关。无论什么标等也要和管子相匹配。如果强拉上一个关系,那也就是说。蝶阀很象蝴蝶的翅膀,这也是一个由来吧。至于说蝶形封头那样的一种管道焊接配件产品他的外形看起来就像一个巨大的碟子。那是很形象的。其实像今天我们这个页面儿里边儿介绍的产品。和翩翩起舞的美丽的蝴蝶没有啥太大的区别,只是跟蝶阀配套,所以有这样的一个叫法。也可以叫做是蝶阀法兰的。材质也是和普通的产品一样的,普通的有什么材质,那蝶形法兰也是有什么样的材质的。

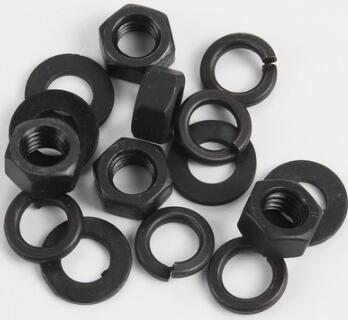

       在螺栓的匹配上,也是有讲究的,对夹式的用的螺栓是双头螺栓的。就是两头有丝扣,两头全有螺母的一种螺栓的形式,是专门与蝶形法兰相匹配的。这种螺栓有镀锌的也有原色的,不过在现实的销售之中,原色的双头螺栓多的。规定是两片蝶式法兰加上蝶阀,用双头螺栓给穿起来,再加上两个平光垫,有些地方还要求加上弹簧垫,这要视情况而定的。把两头的螺母拧紧了,露出来大约的2-3或者4-5扣吧,这样是合格的,螺母因为螺栓太短了,拧上的之后螺栓露不出来。这样也是不合乎规定的。 螺栓是有等级的,常用的就是4.8级这样的一种常用的双头螺栓。标配就是一根双头螺栓 ,两个螺母,两个平垫,有时候再匹配上两个弹簧垫。不过也有一些客户要求的等级比较高,比如像8.8级或者12.8级的螺栓,当然它有所要求的法兰产品的材质也是不一样,甚至于一些合金的法兰。他所匹配的螺栓也都是要加工定做的。比如说是35CRMO的这样的一个材质。就是很硬的耐高温的的一个材质的。

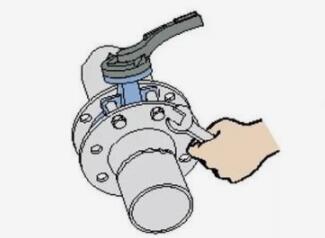

        螺栓对于法兰产品的密封性也是起着一个影响性的作用的,它算是一个比较重要的一个原因,法兰产品,如果上的时候使劲儿太大,用官方的说法叫做预紧力加大,那就容易把里边的垫片给压坏了,或者给挤出来,这样也就造成了法兰产品的泄露。可是预警力不够,也是起到同样的一个作用,这就像说人与人接触一样,不可以太过,也不可以不够。太过则容易发生状态,不够自然是,像这个法兰产品的预警力一样,没有拧紧,也起不到相应的密封作用。


       在蝶形法兰的垫片的选配上,也是有规定的。一般的D371X(蜗轮传动卡夹式)或者D71X(手柄传动卡夹式)形式的蝶阀,此类的蝶阀就用到我们的蝶形法兰了。它是一个对夹的形式。

那就是橡胶的密封的,就不用配垫片了。直接用法兰的密封面直接和橡胶密封面相接触就行了。这是因为橡胶密封的蝶阀它本身的这个连接的这个部位就是一个垫片儿的形式,所以是不需要再进行垫片儿的匹配的。当然这个也是大家都以为常态,都熟知的一件事情。这也就是说做这个工作量做的大,做的多,接触的客户多,所以对什么样的别发应该。配垫片儿什么样的不应该配垫片儿都烂熟于胸了。做的多自然就是接触到的客户,接触到的阀门儿的形式,类型以及碰到的情况也多,所以能够给出客户的一些建议。而一些73H之类的蝶阀,则是要配石棉或者金属垫片的。而如果说341之类的阀门,

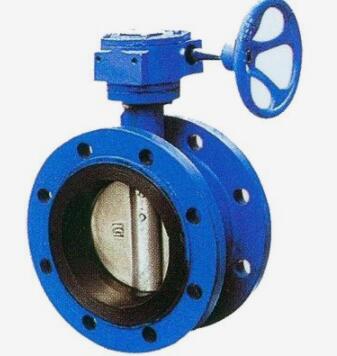

那就和普通的产品来匹配,而不用特殊的来配这样的蝶形法兰了。因为阀门的表示上带4就是法兰连接的,这个一个标准。就是本身这一台蝶阀它的上面本身就是带有法兰的。这样的产品就是匹配普通的平焊的PL形式的产品就行。如果压力大,就是匹配带颈对焊这样的一类的WN形式或者SO形式的产品了。通常是WN形式的比较多。看情况,现在的9119中的法兰产品平焊的口径亦是到了100KG的的一个范围了。




       蝶阀也是多种多样的,常见的有71形的,也有341形的,也有61形的等。有对夹的,也有法兰盘的。而蝶形法兰匹配的就是这样的71的产品了。对夹,就是两片法兰盘把一个蝶阀夹到中间,然后用双头螺栓把法兰盘给固定住,这样就完成了连接了。当然是法兰盘一头是焊接在管子上的。在匹配上,只要是71的蝶阀,就是要匹配蝶形法兰的。而如果说是341的这样的一个字样的阀门,就可以且普通的产品来匹配就行了。这是因为71就是表示的是卡夹式的产品,而341则是一个法兰蝶阀,也就是蝶阀本身上有法兰盘的,用普通的法兰匹配就可以了。通常就是匹配的板式平焊钢制管法兰,PL形式的。蝶阀如果说是9开头的,这就是电动的。而电动只是一个方式。当然还有一些气动的, 这样的产品的还有的就是蝶形法兰产品的选配,要看后边是961或者是941,941就是表示是法兰连接的。而61就是焊接的一个表示的方法了。也就是说,61形式的蝶阀和我们的蝶形法兰就是绝缘了。直接焊在管子上,就不用什么法兰来连接了。不过这个也是分使用的位置的。法兰连接有其好处,而焊接也有它的独到的地方的。这是根据实际的需要来做订单的。
       所以说,做焊接管件,也要有一些阀门的知识的。不然,客户把阀门丢给我们,让我们去按型号配法兰,如果不懂阀门,那就会让客户失望了。也许可以这样说,我们是做蝶形法兰的,我们不是生产阀门的工厂,那我试问一下,那客户是喜欢与哪一个类型的蝶形法兰工厂打交道呢?所以说只要是和我们工厂的产品相关的知识,就是要多知多懂的。其实起初也是不明白的。但是随着工厂的年龄的增长,销售和生产的蝶形法兰越来越多,所以这方面的知识也是随之水涨船高的。活到老,学到老,随时丰富自己的专业知识。认真的来说,尽管说有这样的一个产品,但是规范中的标准没有在册的。不象化工标准
HG20593或者说是机械部81-15或者是国标GB/T9119(现在没有9119了,新的规范就是9124了。)产品中对于产品标注的那么的相识。
      蝶形法兰的水线是需要有的。这个是在常规的一个说法上,或者是规定上是这样的,但是客户如果有要求,就是说这个水线不需要。其实要是按照法兰规范上来说。也可以没有,但是不过已经大家习惯了这种有水线的法兰产品的。那就是另当别论的一件事情了。现在的产品的规定上面是不带有水线的,都是这样,密封面属于一个平板的状态。但是大家对于这个有水线这个状态已经习以为常了。所以现在的产品上也带有这个密封水线。一种相约成俗的生产和安装使用方法。      法兰产品有些单位是需要试件的,那么什么是试件呢?其实就是在用锻件来做这个产品的时候,锻件的原材料要求是和产品是同一个批次的。直观上看到是没有什么的。就是一段直径约5公分长约40-50公分的钢棒,这是直观上来看的。其实就是一个锻出来的小棒这样的一个东西,随着一批货物交到用户的手中的。客户用这样的一个试件来做实验。看看各方面的数据是否合格。化学成份之类的也是要合格的。不合格不行,本来就是要化验这样法兰的,不过产品做为一片一片的产品不方便进行测试,所以在这样的情况之下,就是要化验这个试件的,试件的意思就是实验用的零件。工厂就是要把这个试件的数据随货走的。然后到了客户那里,用户可能找一个第三方,再者是自己有这样的实验基地,实验室这样的地方。对这个实验的试件进行检验,合格了之后这一批产品进行使用。

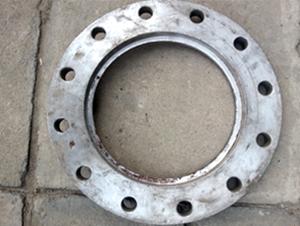

       简简单单的说一下蝶形法兰的与平常的产品的区别吧,就是说蝶形法兰是有止口的。这个止口是说在法兰盘的后面是和平常的平焊法兰是一样的,把管子可以插到这里面进行焊接的。而这个止口,是不到头的。也就是到一多半这样个样子。这个内径是管子的尺寸略大一些,就是让管子放入后可以微微的调动,以便于更好的调整焊制的位置。有密封面的那一平面,也就是我们经常说的法兰面那儿,是一个正好的内径,也就更100的法兰盘正好就是100的,这样的一个意思是正好和蝶阀的内径尺寸相配对儿的。
        可以总结一下,就是说蝶形法兰可以用到普通的阀门上面。只有益处的。不是说普通的产品不好,而是说保险系数高一点。就事论事,属于个人的观点。这里就是百花齐放,全可以说说自己的观点。当然主要就是以规范为准的。以用户的要求做为指标的。如果按我们这个观点,全部平焊的产品全换成蝶形法兰就得了吧,其实就是感觉上管子没有触及到密封面这个位置这样的一种比较有保障的感觉。
       有些工地上对于蝶形法兰的产品看的很淡,说是和平常的法兰盘没有什么太大的匹配。应该是机械标准就是机械的,应该是化工或者国标也是一样的,这全看使用者的眼光了。不过就生产者来看,差别确实不大的。一般说一蝶形法兰的规格是从40开始的,因为这个阀门就是从40开始的。zui大的可以到2米的,只要平焊的产品有多大的,阀门有多大的,那蝶形法兰也会有多大的,前面加工出来DN的内径,后面留上止口,这就是蝶形法兰了,其实这也是一种非常普通的法兰盘产品了。
       蝶形法兰产品的加工的时候,这些工人都需要是老工人操作熟练,并且也都经过了相关的技能培训。像我们工厂里边刚来了新工人,是不会让他立马就上手干活的,除非是经过我们的检验,检验的方法也很简单,其实就是让我们的这个老工人看他干活怎么样,比如说这个人是原来就是。车法兰的一个车工,我们也会对它进行一个产品的试验,看它加工的时候操作熟练程度以及对于安全的重视程度,比如说在蝶形法兰工厂里边开始施工的时候,他有没有戴手套,有没有带安全的这个措施,如果这些措施没有上手,我们是不会让他进行一个实际的操作的,因为我们深深的知道,这个安全是大于一切的一个安全,一个防火防电等等的,这方面都是要放在心头的,让工人们有一个。安全健康的工作场所进行产品的操作,赢取他们自己的利益。也给工厂带来相关的利润。所以我们就是要交给工人们正确的操作的方法以及相关的安全方面的知识规定了,能做什么不能做什么。这样可以提高我们蝶形法兰工厂里面的工作的质量。存在的一些隐患都给扼杀在苗的状态。

        我们是生产蝶形法兰的工厂,我们已经生产了很多年了。之所以今天的网页很平淡,没有说一上来就说我们工厂如何好,因为我们知道,用户的好评价才是口碑,那是无价的金牌。自己说只是自夸,客户的认可是追求。并且求稳求好。价位加上服务。在我们的心中,客户永远是上帝,我们只有认认真真的为用户服务,才可以发展壮大的。
       我们的产品怎么畅销,我们心中有数,站在一个起跑线上,我们拼的是质量和价位,如果 不那是我们的淡定,由于淡定,我们会生产出更好的蝶形法兰产品来的。
