上面的两个字母代表的就是一个
法兰盘的形式。这是一种最为常见的形式。意思就是板式平焊钢制管法兰的一个意思了。板式,就是平板的形式的。有一些单子上过来的法兰盘,没有用文字注明,叫做是写着PL,那我们就理解了这是平焊板式的意思了。这是一个常规的产品,有些用户直接就是写的10KG法兰,其实也就是用这样的
平焊法兰的。没有一些注释的话,我们业内就是这样的一个理解方式的。
执行标准有机械部的JB/T81-94,也有化工部的HG20593-2009,国家标准GB/T9119-2010等。
引用标准中,有gb700碳素结构钢、热轧厚钢板和宽钢带、不锈钢棒和耐热钢棒、低合金结构钢等。
不过就平板的形式来说,也是有说法的。第一就是全平面的。这在法兰的形式中用字母FF来表示,其意思就是完全是平的。而还有一种的密封面的连接形式,就是突面的,也叫做是凸面的意思的。通常的全平面的法兰盘上面是不带水线的。这个水线的意思,就是在法兰密封面的地方,划上两到三道的凹痕。所能起到的作用就是在用螺栓把
PL法兰产品连接时,让密封的垫片发生变形,把水线的凹槽填满了。起到更好的一个密封的作用了。一般来说,国标、机械部、化工上的欧州标准全是有突台的。上而可以有水线,也可以没有水线的。
这样的

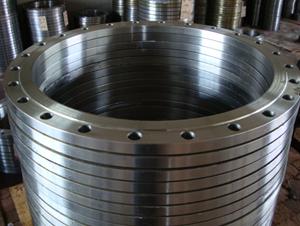

PL法兰是最容易生产的了,生产的工艺有割制、卷制、拼接、锻制、铸造等。最常见的就是割制的,这个意思就是用中板割制出来一个毛坯,留出来一个加工的余量,就可以进行加工的。生产速度比较快的。不过这有一个缺点,就是怕产品超出了中板的一个幅宽了。因为是超出了幅宽,就不能割制了。另外的一些工艺,我们另行交待。铸造这样的一个工艺,这是我们不生产的一个类型的。这样的类型就是气泡比较多的。容易发生泄露的现象的。不过价格特别的便宜的。有一定的销售市场的,象这样的自己全掌控不了的产品,生产之后也是找麻烦的
PL法兰产品的。
还有种特别薄的
法兰产品的生产,是用一个冲压的方式。往往是压力不大的。并且只是连接管子的。 一些铁塔方面使用的比较多的。对于密封性能不是要求不是严格的。使用就是压力机压到中板上,并且上面有模具的。 其实说的直白一些的就是说,里面一个圈儿,外面一个圈儿。然后向下一压。一片
法兰就成形了。生产速度更快的,有些单位要求里外的加工一刀的。有些则是无所谓的。并且两面的中板有些就是直接的中板的面儿。不用再精加工了。往往我们就是问一下用户的。国内的中板就是这样的。有下差的。比如说10个的中板法兰,但是实际上生产的10个的中板,厚度就是9.3或者9.5这样的一个厚度的。有些用户感觉到一定要10个的厚度的。就是需要我们使用的是12或者14厚的产品的。这样的成本就上去了。而用户需要9个多的就行,那样成本就便宜便宜多了。需要的就是要用户的确认的。成本高的话,那价格自然上去了。这是一定的。不过象这样的产品的成本和原材料,我们也是和用户说明白的。
有一些用户需要的是小个的并且说是产品的一个厚度非常的薄的。这样的一个形式就是内径外径然后中心距离、螺栓孔。非常的简单的。我们使用的就是整张的板,然后放在压力机下,用模具冲。这样的生产速度快。现在板式的小个儿的法兰盘几乎全是用这样的方法来生产的。
现在就是说这个
PL法兰的形式了。此类法兰盘密封面和连接形式基本上是没有防碍的,可以是承插焊接的,也是可以丝扣连接的。 产品的生产量和销售的数量是非常大的。这样的产品可以在一些化工法兰标准、机械部法兰标准、国家
法兰标准中全可以看到的。皆是以PL来表示。
